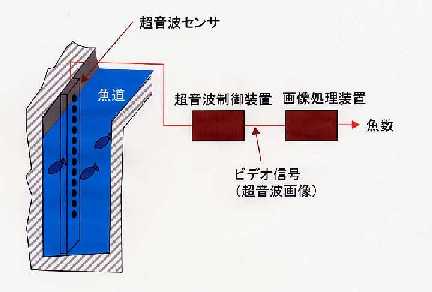

図１ 魚数計測システムの機器構成図
図１は超音波と画像技術を使用した魚数計測システムの機器構成を示す。魚数計測システムは、超音波センサ部、超音波制御部、画像処理部等から構成されている。

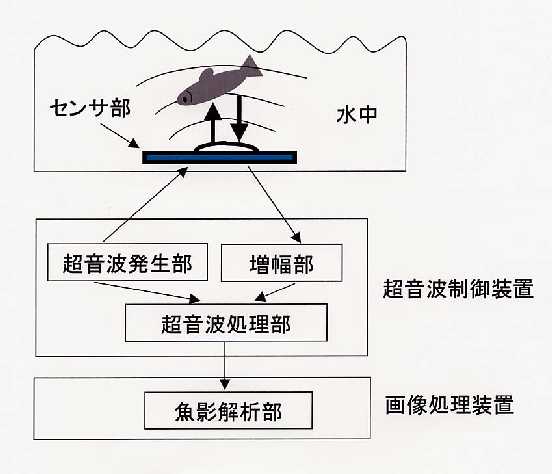

図２ 魚数計測システムの機能図
図２は超音波と画像技術を使用した魚数計測システムの機能図を示す。超音波発生部で発生した 超音波はセンサ部にて水中に発射する。前方の魚にて反射された反射波をセンサ部で受信し増幅する。超音波データ処理部では反射波をカウントし超音波画像を作成する。超音波画像は、映像信号として魚影解析部に転送する。魚影解析部では超音波画像中の魚影を分離処理や合併処理を行い単独魚影の数をカウントし魚数を推定する。
詳細は別途文献を参照願います（論文の項を参照）。
